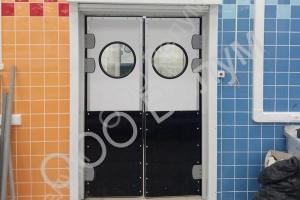

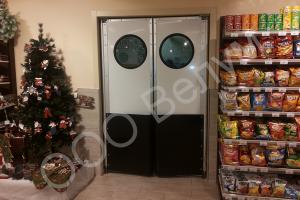

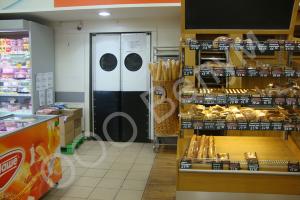

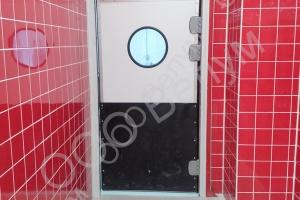

Маятниковые двери двухстороннего открывания

Маятниковые двери двухстороннего открывания предназначены для разделения рабочих зон, технологических и производственных помещений, торговых залов и выходов на улицу между собой. Распашные маятниковые двери практически незаменимы в проемах с большим потоком проходящих через них людей. Маятниковое открывание дверей удобно в случаях передвижения через них работников, у которых заняты руки (бары, кафе, рестораны, производство). Двери металлические и из сэндвич-панелей, предлагаемые нашей компанией с легкостью выдерживают ударные нагрузки от ручных грузовых тележек и даже легких погрузчиков. Идеально подходят для магазинов, складов и производственных помещений различных типов, т.к. обладают прекрасными эксплуатационными характеристиками и широкими функциональными возможностями. Купить и рассчитать цену маятниковых дверей возможно оставив заявку на сайте или позвонив по телефону.

Распашные двухстворчатые маятниковые двери этого типа позволяют:

• исключить сквозняки;
• сохранить требуемый микроклимат помещений;
• уменьшить излишние теплопритоки в помещениях с холодильными установками;
• снизить расход электроэнергии при работе климатических установок;
• отсечь запахи.

защита от влаги и пыли

защита от шума

самостоятельное открывание в обе стороны

защита от теплопотерь

простота конструкции

ОБЪЕКТЫ УСТАНОВКИ ДВУХСТОРОННЕГО ОТКРЫВАНИЯ ДВЕРЕЙ:

• рестораны, кафе, кухни, бары;
• производственные помещения;
• складские комплексы;
• холодильные камеры;
• магазины, супермаркеты;
• заведения общественного питания;
• больницы.

ДЕТАЛИ И МАТЕРИАЛЫ КОНСТРУКЦИИ МАЯТНИКОВЫХ ДВЕРЕЙ

Створки маятниковых дверей произведены из высококачественных сэндвич-панелей толщиной 24 мм или 40 мм (пр-во Германия) см. фото, обладающих низкой теплопроводностью, малым весом, стойкостью к ударным нагрузкам и воздействию влаги.

Эксплуатационные характеристики дери из сэндвич-панелей обусловлены свойствами материалов из которых произведены: внешняя поверхность створок - слой ударопрочного поливинилхлорида толщиной 1,5 мм, внутренний слой - прессованный полистироловый пенопласт RTM (стироформ), см. фото.

В зависимости от ширины проема бывают одностворчатые и двустворчатые маятниковые двери. Минимальный размер одной створки двери составляет 60 см. Максимальный ориентировочный размер перекрываемого проема - 2,5 х 2,5 метра. Большие размеры маятниковых дверей просчитываются индивидуально в зависимости от выбранной заказчиком комплектации.

СМОТРОВОЕ ОКНО

Маятниковые двери могут быть изготовлены глухими, но из соображений безопасности, как правило, их оснащают прозрачными окнами из поликарбоната. Между створкой и поверхностями окна устанавливается резиновый уплотнитель.

Существует две стандартных формы окна - круг и овал. Диаметр круглого окна составляет 400 мм. Габаритные размеры овального окна - 300х600 мм.

ОТБОЙНИКИ

В средней и нижней части системы устанавливают отбойники, принимающие на себя ударные нагрузки ручных или механизированных средств перевозки грузов, что позволяет увеличить срок службы системы маятниковых дверей.

Отбойник представляет собой полосу или несколько полос шириной от 100 до 1000 мм, закрепленных на створке.

Отбойники изготавливаются из двух видов материалов - твердый полиэтилен низкого давления толщиной 10 мм и нержавеющая сталь толщиной 0,8 мм.

По форме отбойники из ПЭНД могут изготавливаться не плоскими, а изогнутыми, отстоящими от середины полотна для большей амортизации при ударе. Цвет отбойников из ПЭНД - черный (стандарт) и белый.

ВОЗВРАТНЫЙ МЕХАНИЗМ СИСТЕМЫ (ФУРНИРУТА)

В маятниковых дверях продаваемых нашей компанией используются четыре вида возвратных механизмов, отличающихся по своему функционалу и цене.

Встроенный маятниковый механизм с двумя возвратными рычагами устанавливается в специальный алюминиевый профиль трубчатой формы, в который в свою очередь крепится створка двери. Створка устанавливается в таком случае без петель на два шарнира - верхний и нижний.

Второй вид возвратного механизма - маятниковые петли для промышленных маятникоых дверей зарубежного производства. Дополнительной удобной функцией подобных петель является возможность фиксации при открывании на 90 градусов. Например, при проведении погрузочных работ, маятниковые двери можно зафиксировать и оставить открытыми, а затем вернуть в исходное состояние.

Третий вид используется для дверей толщиной створок 40мм и называется "барные петли". Такие петли полностью выполнены из хромированной стали и имеют возможность натяжения пружинного механизма.

Для дверей толщиной 40 мм возможно использование, так называемой, "гравитационной петли". Оригинальная конструкция этого возвратного механизма позволяет обходиться без пружин. Створка возвращается в плоскость проема за счет кулачка и веса самой створки.

ДВЕРНАЯ РАМА

Несущей конструкцией является металлическая рама. В зависимости от мест крепления в проемах, рамы могут быть нескольких типов.

П-образная рама монтируется внутрь проема с использованием сквозного скрытого крепежа. Рекомендуемая установка на несущие стены из бетона или цельного кирпича.

Рама в обхват проема монтируется с двух сторон проема с использованием сквозного скрытого крепежа. Устанавливают на стены из сэндвич-панелей, гипсокартонные перегородки и любые другие не несущие конструкции в качестве усиления и/или защиты проема от ударов.

Угловая рама монтируется с одной стороны проема с использованием скрытого крепежа. Устанавливают на несущие стены из бетона или цельного кирпича в качестве усиления углов проема.

Существует два материала для изготовления рам: оцинкованная сталь окрашенная порошковой краской и нержавеющая сталь.

ОБРАМЛЕНИЕ СТВОРОК

Полотна "офисных" дверей обрамлены простым алюминиевым профилем.

В случае исполнения дверей для производства, для усиления их обрамляют специальным профилем из анодированного алюминия.

В результате профиль, соединенный по краю с сэндвич-панелями маятниковой двери сквозными болтами, образует крепкий и жесткий каркас, который надежно защищает края и торцы от ударов.

РЕЗИНОВОЕ УПЛОТНЕНИЕ

В конструкции маятниковых дверей предусмотрено эластичное резиновое уплотнение, эффективно ограничивающее перемещение воздуха между створками и рамой.

Резиновый уплотнитель высотой 15 мм вставляется по периметру створок в паз, находящийся в алюминиевом профиле обрамления.

ПРИМЕР ЭСКИЗА МАЯТНИКОВОЙ ДВЕРИ
